परिचय

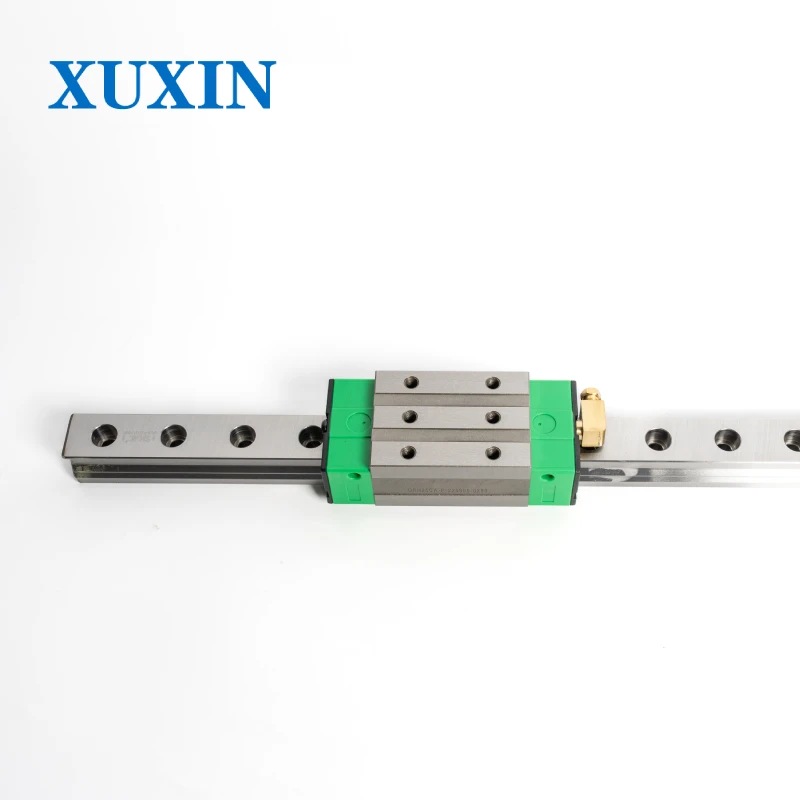

EGH25SA परिशुद्ध रैखिक रेल कम {{1}असेंबली डिज़ाइन वाले रैखिक गति घटक हैं। वे सुचारू, कम शोर वाली गति प्राप्त करने के लिए रोलिंग गाइड सिद्धांत का उपयोग करते हैं और इसमें चार पंक्ति वाली बॉल संरचना होती है जो उच्च कठोरता और बहुदिशात्मक भार क्षमता प्रदान करती है। वे असेंबली त्रुटियों को समायोजित करने के लिए एक स्व-संरेखण फ़ंक्शन के साथ आते हैं, जिससे उपकरण को उच्च परिशुद्धता स्थिति प्राप्त करने में मदद मिलती है। उनका कॉम्पैक्ट डिज़ाइन सीमित स्थान वाले अनुप्रयोगों के लिए उपयुक्त है, जो उच्च गति स्वचालन उपकरण, सटीक उपकरणों और विभिन्न अन्य मशीनों की ट्रांसमिशन आवश्यकताओं को पूरा करता है। इसके अतिरिक्त, उन्हें इकट्ठा करना आसान है, बनाए रखना आसान है, और लंबी अवधि में स्थिर और विश्वसनीय प्रदर्शन प्रदान कर सकते हैं।

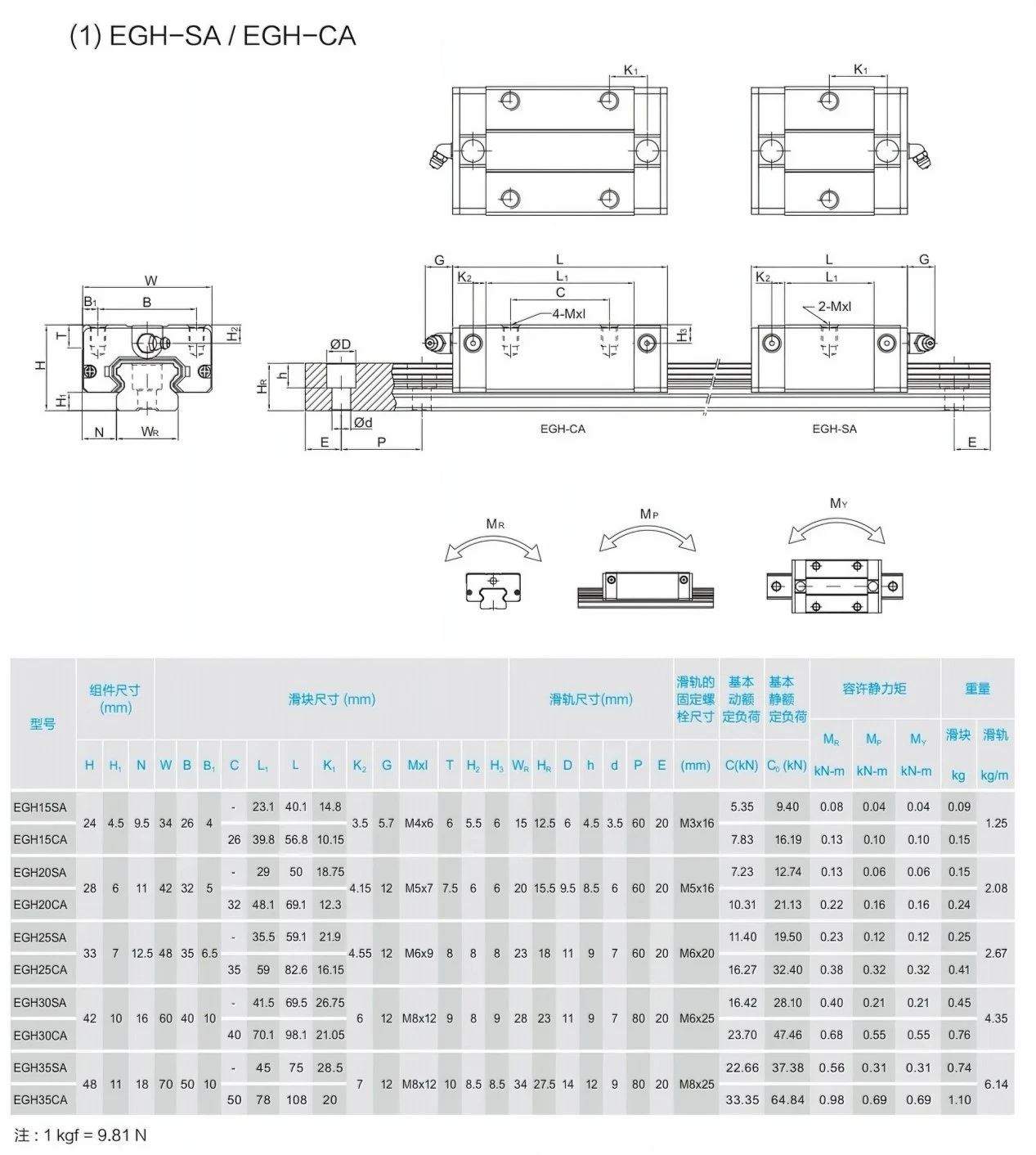

उत्पाद विशिष्टताएँ
EGH25SA उत्पादों की यह श्रृंखला विशिष्ट स्टील से बनाई गई है, जिसमें आकार विनिर्देश शामिल हैं जो विभिन्न स्थापना आवश्यकताओं, स्थिर भार और टोक़ क्षमता और हल्के घटक डिजाइन को समायोजित करते हैं, जबकि कई सटीक ग्रेड और प्रीलोड विकल्पों का भी समर्थन करते हैं।
EGH25SA परिशुद्धता रैखिक रेल के मुख्य लाभ:
1. EGH25SA परिशुद्धता रैखिक रेल एक रोलिंग गाइड डिज़ाइन का उपयोग करती है, जो न्यूनतम घर्षण के साथ चिकनी, कम शोर गति प्रदान करती है, आसानी से उच्च परिशुद्धता स्थिति प्राप्त करती है। एक विशेष रोकथाम डिज़ाइन के साथ संयुक्त चार {{5}पंक्ति स्टील बॉल संरचना उत्पाद को उच्च कठोरता और बहु-दिशात्मक भार वहन क्षमता प्रदान करती है, जिससे यह विभिन्न दिशाओं से आने वाली ताकतों का दृढ़ता से सामना करने में सक्षम होता है।
2. एक स्वचालित सेल्फ एलाइनिंग फ़ंक्शन से सुसज्जित, यह असेंबली त्रुटियों को प्रभावी ढंग से अवशोषित करता है, जटिल समायोजन के बिना उपयोग सटीकता सुनिश्चित करता है। इसका कॉम्पैक्ट आकार स्थान सीमित अनुप्रयोगों के लिए उपयुक्त है, साथ ही इसे जोड़ना और विनिमेय होना भी आसान है, क्योंकि स्लाइडर और रेल को अलग-अलग बदला जा सकता है, जिससे रखरखाव की लागत कम हो जाती है।
3. कम घिसाव और सरल स्नेहन संरचना इसे उच्च गति वाले स्वचालित उपकरणों की निरंतर संचालन आवश्यकताओं को पूरा करते हुए, लंबी अवधि में स्थिर प्रदर्शन बनाए रखने की अनुमति देती है।

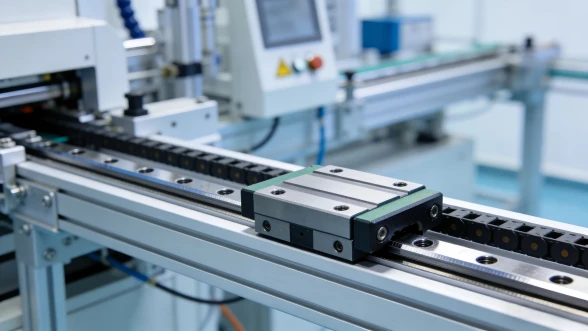

आवेदन का दायरा:अंतरिक्ष सीमित वातावरण में स्वचालित उपकरण, सटीक उपकरण, अर्धचालक मशीनरी और छोटे औद्योगिक उपकरण के लिए उपयुक्त।
सेवा मॉडल
मानक उत्पाद आपूर्ति:
3-7 दिनों के भीतर डिलीवरी के साथ उत्पादों के स्टॉक में ऑफर;
कस्टम समाधान:
आवश्यकता संचार → समाधान डिज़ाइन → नमूना परीक्षण → बड़े पैमाने पर उत्पादन से, पूरी प्रक्रिया एक समर्पित तकनीकी संपर्क द्वारा समर्थित है;
बिक्री के बाद समर्थन:
उत्पाद इंस्टालेशन मार्गदर्शन, 1-वर्ष की वारंटी (मानव-जनित क्षति को छोड़कर), और खराबी पर त्वरित प्रतिक्रिया प्रदान करता है।
हमारी फ़ैक्टरी
क्सक्सिन ऑटोमेशन: आपका प्रीमियर वन-हाई{{1}प्रिसिजन मोशन कंपोनेंट्स के लिए स्टॉप निर्माता
हम कस्टम गैर-मानक लीड स्क्रू और नट्स के अनुसंधान एवं विकास और विनिर्माण में विशेषज्ञ हैं। हमारी 13,000 वर्ग मीटर की क्षेत्रफल वाली -कला सुविधा के साथ, हम आपकी सटीक आवश्यकताओं के अनुरूप अत्यधिक विश्वसनीय औद्योगिक स्वचालन समाधान प्रदान करते हैं।
उत्पादन क्षेत्र
उन्नत उपकरण
अनुभवी टीम
वार्षिक आउटपुट
हमें क्यों चुनें?
असाधारण गैर-मानक अनुकूलन क्षमताएँ
घरेलू अनुसंधान एवं विकास:हमारी पेशेवर इंजीनियरिंग टीम के पास लीड स्क्रू और नट उद्योग में दशकों की गहरी विशेषज्ञता है।
ऑन-मांग विकास:चाहे आपको विशेष लीड, अद्वितीय सामग्री, या जटिल संरचनाओं की आवश्यकता हो, हम आपके तकनीकी चित्रों (पीडीएफ, सीएडी, या 3डी मॉडल) के आधार पर कस्टम विनिर्माण प्रदान करते हैं।
कठोर गुणवत्ता नियंत्रण एवं विनिर्माण
उच्च परिशुद्धता मशीनिंग:80 सीएनसी मशीनों और सटीक ग्राइंडिंग केंद्रों के अपने बेड़े का लाभ उठाते हुए, हम सुनिश्चित करते हैं कि प्रत्येक घटक माइक्रोन - स्तर की सटीकता प्राप्त करे।
पूर्ण आपूर्ति श्रृंखला एकीकरण:कच्चे माल के प्रसंस्करण और ताप उपचार से लेकर सटीक पीसने और अंतिम निरीक्षण तक, पूरी प्रक्रिया घर में ही पूरी की जाती है। यह अंत से {{3} अंत तक नियंत्रण स्थिर लीड समय और समझौता न करने वाली गुणवत्ता की गारंटी देता है।
अक्सर पूछे जाने वाले प्रश्न
1. प्रश्न: मल्टीपल लीनियर गाइड रेल्स की चिकनाई और धूल से सुरक्षा को समान रूप से कैसे संभाला जाना चाहिए?
ए: केंद्रीकृत रखरखाव समाधान का उपयोग करना अधिक कुशल है:
स्नेहन: एक केंद्रीकृत स्नेहन प्रणाली स्थापित करें जो एक वितरक के माध्यम से प्रत्येक गाइड रेल पर प्रत्येक स्लाइडर स्नेहन पोर्ट पर समान रूप से स्नेहक वितरित करती है, और चूक से बचने के लिए एक एकीकृत स्नेहन चक्र सेट करें (उदाहरण के लिए, हर 3 महीने में ग्रीस भरना);
धूल से सुरक्षा: कामकाजी परिस्थितियों के अनुसार, सभी गाइड रेल पर समान विशिष्टताओं के डस्ट कवर या चिप स्क्रेपर्स स्थापित करें। उच्च धूल वाले वातावरण में, दूषित पदार्थों को रेसवे में प्रवेश करने से रोकने के लिए डबल सील वाले स्लाइडर्स का उपयोग किया जा सकता है।
2. प्रश्न: अत्यधिक लंबी यात्रा के लिए एकाधिक गाइड रेलों को जोड़ते समय किस बात पर ध्यान देना चाहिए?
उत्तर: संयुक्त सटीकता और तनाव राहत को नियंत्रित करने पर ध्यान दें:
तापमान परिवर्तन के कारण होने वाली विकृति को रोकने के लिए रेल जोड़ों पर 0.5-1 मिमी का विस्तार अंतराल छोड़ें;
यह सुनिश्चित करने के लिए कि ऊंचाई में कोई अंतर नहीं है (0.005 मिमी से कम या उसके बराबर); जोड़ों पर अंशांकन के लिए स्ट्रेटएज या लेजर स्ट्रेटनेस मापने वाले उपकरण का उपयोग करें;
ऑपरेशन के दौरान विक्षेपण को रोकने के लिए स्प्लिस्ड रेल्स को पर्याप्त कठोर माउंटिंग बेस पर ठीक करें।
3. प्रश्न: एकाधिक रैखिक गाइड रेल का उपयोग करते समय ड्राइविंग विधि कैसे चुनें?
उ: सिंक्रनाइज़ेशन आवश्यकताओं के आधार पर चुनें:
सिंगल ड्राइव + लिंकेज संरचना: सामान्य परिशुद्धता आवश्यकताओं वाले उपकरणों के लिए उपयुक्त। एक मोटर कम लागत पर समकालिक गति सुनिश्चित करने के लिए गियर, सिंक्रोनस बेल्ट, या अन्य लिंकेज तंत्र के माध्यम से कई गाइड रेल चलाती है;
मल्टीपल ड्राइव + सर्वो सिंक्रोनाइज़ेशन: उच्च परिशुद्धता उपकरण के लिए उपयुक्त। प्रत्येक गाइड रेल एक सर्वो मोटर से सुसज्जित है, और पीएलसी या मोशन कंट्रोलर का उपयोग मोटरों को सिंक्रनाइज़ करने के लिए किया जाता है, जो सभी रेलों पर लगातार गति सुनिश्चित करता है।
4. प्रश्न: मल्टीपल गाइड रेल को अलग करने और रखरखाव के दौरान क्या ध्यान देना चाहिए?
उत्तर: पुनर्स्थापना के दौरान गलत संरेखण से बचने के लिए कुंजी उचित अंकन है:
जुदा करने से पहले, रेल और स्लाइडर्स को चिह्नित करें ताकि स्लाइडर पुन: संयोजन पर अपनी मूल स्थिति में वापस आ सकें, जिससे सटीक विचलन कम हो;
एकल रेल को अलग करते समय, पहले उपकरण तालिका को सुरक्षित करें ताकि झुकाव को रोका जा सके जिससे अन्य रेलों पर दबाव पड़ सकता है;
रखरखाव और पुन: संयोजन के बाद, रेल समानता और सीधेपन को फिर से कैलिब्रेट करें, और सिस्टम को वापस उपयोग में लाने से पहले सुचारू संचालन सुनिश्चित करने के लिए एक परीक्षण चलाएं।
